[Linux] LVM 구성 - 신규 LVM 구성

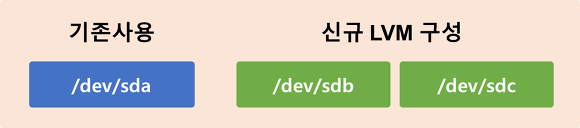

LVM 구성 환경

---

LVM과 Linux 설치 시 LVM 구성은 "[Linux] LVM (Logical Volume Management) - Linux 설치 시 생성" 포스팅을 참조 부탁드립니다.

본 포스팅은 GCP(Google Cloud Platform)의 CentOS 6.x를 기준으로 포스팅하였습니다.



기존 운영하고 있는 System에 신규  디스크를 추가하여 LVM을 구성할 수 있습니다.





LVM 생성

---

LVM을 생성할 Disk 추가 후 디스크 정보를 확인합니다.

•fdisk -l 명령어로 디스크 정보를 확인할 수 있습니다.

•새로 설치된 sdb / sdc는 현재  파티션 정보가 없습니다.

$> sudo fdisk -l Disk /dev/sda: 32.2 GB, 32212254720 bytes 255 heads, 63 sectors/track, 3916 cylinders Units = cylinders of 16065 * 512 = 8225280 bytes Sector size (logical/physical): 512 bytes / 4096 bytes I/O size (minimum/optimal): 4096 bytes / 4096 bytes Disk identifier: 0x0003a892    Device Boot      Start         End      Blocks   Id  System /dev/sda1   *           1        3916    31454246   83  Linux   Disk /dev/sdb: 10.7 GB, 10737418240 bytes 64 heads, 32 sectors/track, 10240 cylinders Units = cylinders of 2048 * 512 = 1048576 bytes Sector size (logical/physical): 512 bytes / 4096 bytes I/O size (minimum/optimal): 4096 bytes / 4096 bytes Disk identifier: 0x00000000   Disk /dev/sdc: 10.7 GB, 10737418240 bytes 64 heads, 32 sectors/track, 10240 cylinders Units = cylinders of 2048 * 512 = 1048576 bytes Sector size (logical/physical): 512 bytes / 4096 bytes I/O size (minimum/optimal): 4096 bytes / 4096 bytes Disk identifier: 0x00000000

fdisk를 통해 신규로 추가된 Disk를 파티션 합니다.

•sudo fdisk /dev/sdb(장치명)

$> sudo fdisk /dev/sdb  # 파티션 할 장치명을 입력합니다.   Device contains neither a valid DOS partition table, nor Sun, SGI or OSF disklabel Building a new DOS disklabel with disk identifier 0x5c960643. Changes will remain in memory only, until you decide to write them. After that, of course, the previous content won't be recoverable. Warning: invalid flag 0x0000 of partition table 4 will be corrected by w(rite) The device presents a logical sector size that is smaller than the physical sector size. Aligning to a physical sector (or optimal I/O) size boundary is recommended, or performance may be impacted. WARNING: DOS-compatible mode is deprecated. It's strongly recommended to          switch off the mode (command 'c') and change display units to          sectors (command 'u'). Command (m for help): m  # m 입력하여 메뉴를 확인합니다.



'p'를 입력하여 현재의 파티션 정보를 확인할 수 있습니다.

생성된 파티션이 없는 것을 다시 한번 확인 후 파티션 생성을 진행합니다.

Command action    a   toggle a bootable flag    b   edit bsd disklabel    c   toggle the dos compatibility flag    d   delete a partition    l   list known partition types    m   print this menu    n   add a new partition    o   create a new empty DOS partition table    p   print the partition table    q   quit without saving changes    s   create a new empty Sun disklabel    t   change a partition's system id    u   change display/entry units    v   verify the partition table    w   write table to disk and exit    x   extra functionality (experts only)   Command (m for help): p Disk /dev/sdb: 10.7 GB, 10737418240 bytes 64 heads, 32 sectors/track, 10240 cylinders Units = cylinders of 2048 * 512 = 1048576 bytes Sector size (logical/physical): 512 bytes / 4096 bytes I/O size (minimum/optimal): 4096 bytes / 4096 bytes   Disk identifier: 0x5c960643    Device Boot      Start         End      Blocks   Id  System



'n'을 입력하면 파티션을 생성할 수 있습니다.



'p'는 파티션의 속성입니다. 주 파티션 또는 확장 파티션 중에 선택할 수 있습니다.



파티션 번호에는 첫번째 파티션을 생성함에 따라 1번을 선택했습니다.



파티션의 크기는 용량으로 나오지 않고 Cylinder의 시작점과 끝점을 선택하게 됩니다.

•Cylinder의 시작점을 1, 끝점을 5000으로 지정할 경우 약 5GB를 파티션 합니다.

•Cylinder의 시작점을 1, 끝점을 10240으로 지정할 경우 10GB를 파티션 합니다.

Command (m for help): n                    # 파티션을 생성합니다. Command action                             # 파티션의 속성을 선택합니다.    e   extended    p   primary partition (1-4) p Partition number (1-4): 1                  # 파티션의 번호를 선택합니다. First cylinder (1-10240, default 1): 1     # Cylinder의 시작점을 선택합니다. Last cylinder, +cylinders or +size{K,M,G} (1-10240, default 10240): 10240  # Cylinder의 끝점을 선택합니다.



'p'를 입력하여 파티션이 정상적으로 생성되었는지 확인합니다.

Command (m for help): p   Disk /dev/sdb: 10.7 GB, 10737418240 bytes 64 heads, 32 sectors/track, 10240 cylinders Units = cylinders of 2048 * 512 = 1048576 bytes Sector size (logical/physical): 512 bytes / 4096 bytes I/O size (minimum/optimal): 4096 bytes / 4096 bytes Disk identifier: 0xd833bf9d      Device Boot      Start         End      Blocks   Id  System /dev/sdb1               1       10240    10485744   83  Linux



파티션이 정상적으로 생성되었다면 't'를 입력하여 파티션 System ID를 변경합니다.

Command action    a   toggle a bootable flag    b   edit bsd disklabel    c   toggle the dos compatibility flag    d   delete a partition    l   list known partition types    m   print this menu    n   add a new partition    o   create a new empty DOS partition table    p   print the partition table    q   quit without saving changes    s   create a new empty Sun disklabel    t   change a partition's system id    u   change display/entry units    v   verify the partition table    w   write table to disk and exit    x   extra functionality (experts only)   Command (m for help): t



'list'를 입력하여 파티션 System ID 리스트를 확인합니다.

Linux LVM을 구성 할 예정이기 때문에 '8e'를 입력합니다.

Hex code (type L to list codes): list    0  Empty           24  NEC DOS         81  Minix / old Lin bf  Solaris          1  FAT12           39  Plan 9          82  Linux swap / So c1  DRDOS/sec (FAT-  2  XENIX root      3c  PartitionMagic  83  Linux           c4  DRDOS/sec (FAT-  3  XENIX usr       40  Venix 80286     84  OS/2 hidden C:  c6  DRDOS/sec (FAT-  4  FAT16 <32M      41  PPC PReP Boot   85  Linux extended  c7  Syrinx           5  Extended        42  SFS             86  NTFS volume set da  Non-FS data      6  FAT16           4d  QNX4.x          87  NTFS volume set db  CP/M / CTOS / .  7  HPFS/NTFS       4e  QNX4.x 2nd part 88  Linux plaintext de  Dell Utility     8  AIX             4f  QNX4.x 3rd part 8e  Linux LVM       df  BootIt           9  AIX bootable    50  OnTrack DM      93  Amoeba          e1  DOS access       a  OS/2 Boot Manag 51  OnTrack DM6 Aux 94  Amoeba BBT      e3  DOS R/O          b  W95 FAT32       52  CP/M            9f  BSD/OS          e4  SpeedStor        c  W95 FAT32 (LBA) 53  OnTrack DM6 Aux a0  IBM Thinkpad hi eb  BeOS fs          e  W95 FAT16 (LBA) 54  OnTrackDM6      a5  FreeBSD         ee  GPT              f  W95 Ext'd (LBA) 55  EZ-Drive        a6  OpenBSD         ef  EFI (FAT-12/16/ 10  OPUS            56  Golden Bow      a7  NeXTSTEP        f0  Linux/PA-RISC b 11  Hidden FAT12    5c  Priam Edisk     a8  Darwin UFS      f1  SpeedStor       12  Compaq diagnost 61  SpeedStor       a9  NetBSD          f4  SpeedStor       14  Hidden FAT16 <3 63  GNU HURD or Sys ab  Darwin boot     f2  DOS secondary   16  Hidden FAT16    64  Novell Netware  af  HFS / HFS+      fb  VMware VMFS     17  Hidden HPFS/NTF 65  Novell Netware  b7  BSDI fs         fc  VMware VMKCORE  18  AST SmartSleep  70  DiskSecure Mult b8  BSDI swap       fd  Linux raid auto 1b  Hidden W95 FAT3 75  PC/IX           bb  Boot Wizard hid fe  LANstep         1c  Hidden W95 FAT3 80  Old Minix       be  Solaris boot    ff  BBT             1e  Hidden W95 FAT1   Hex code (type L to list codes): 8e





파티션 System ID가 Linux LVM으로 정상적으로 변경되었으면 'w'를 입력하여 저장합니다.

Changed system type of partition 1 to 8e (Linux LVM)   Command action    a   toggle a bootable flag    b   edit bsd disklabel    c   toggle the dos compatibility flag    d   delete a partition    l   list known partition types    m   print this menu    n   add a new partition    o   create a new empty DOS partition table    p   print the partition table    q   quit without saving changes    s   create a new empty Sun disklabel    t   change a partitions system id    u   change display/entry units    v   verify the partition table    w   write table to disk and exit    x   extra functionality (experts only) Command (m for help): w



'/dev/sdb'에 대한 파티션 정보가 정상적으로 생성되었는지 확인합니다.

'/dev/sdc'도 sdb와 같이 동일하게 파티션을 생성합니다.

$> sudo fdisk -l   Disk /dev/sda: 32.2 GB, 32212254720 bytes 255 heads, 63 sectors/track, 3916 cylinders Units = cylinders of 16065 * 512 = 8225280 bytes Sector size (logical/physical): 512 bytes / 4096 bytes I/O size (minimum/optimal): 4096 bytes / 4096 bytes Disk identifier: 0x0003a892      Device Boot      Start         End      Blocks   Id  System /dev/sda1   *           1        3916    31454246   83  Linux   Disk /dev/sdb: 10.7 GB, 10737418240 bytes 64 heads, 32 sectors/track, 10240 cylinders Units = cylinders of 2048 * 512 = 1048576 bytes Sector size (logical/physical): 512 bytes / 4096 bytes I/O size (minimum/optimal): 4096 bytes / 4096 bytes Disk identifier: 0xd833bf9d      Device Boot      Start         End      Blocks   Id  System /dev/sdb1               1       10240    10485744   8e  Linux LVM   Disk /dev/sdc: 10.7 GB, 10737418240 bytes 64 heads, 32 sectors/track, 10240 cylinders Units = cylinders of 2048 * 512 = 1048576 bytes Sector size (logical/physical): 512 bytes / 4096 bytes I/O size (minimum/optimal): 4096 bytes / 4096 bytes Disk identifier: 0xc6a84646      Device Boot      Start         End      Blocks   Id  System /dev/sdc1               1       10240    10485744   8e  Linux LVM

LVM으로 구성할 신규 Disk의 파티션 설정이 완료 되었다면 Physical Volumes을 생성합니다.
•pvcreate /dev/장치명

$> pvcreate /dev/sdb1   Physical volume "/dev/sdb1" successfully created   $> pvcreate /dev/sdc1   Physical volume "/dev/sdc1" successfully created



$> sudo pvdisplay   --- Physical volume ---   PV Name               /dev/sdb1   VG Name               vg001   PV Size               10.00 GiB / not usable 3.98 MiB   Allocatable           yes    PE Size               4.00 MiB   Total PE              2559   Free PE               2559   Allocated PE          0   PV UUID               tIgIGn-Uxzs-mpFl-jk3e-cGhc-c7pC-NZef9X       --- Physical volume ---   PV Name               /dev/sdc1   VG Name               vg001   PV Size               10.00 GiB / not usable 3.98 MiB   Allocatable           yes    PE Size               4.00 MiB   Total PE              2559   Free PE               2559   Allocated PE          0   PV UUID               5g3syX-Nudm-96ib-oSco-Ghdh-Ajfk-mf8iBT



Physical Volumes 생성을 완료하였다면 Volume Groups을 생성합니다.

•vgcreate [볼륨이름] [볼륨에 포함될 장치명]

$> sudo vgcreate vg001 /dev/sdb1 /dev/sdc1   Volume group "vg001" successfully created



$> sudo vgdisplay   --- Volume group ---   VG Name               vg001   System ID                Format                lvm2   Metadata Areas        2   Metadata Sequence No  1   VG Access             read/write   VG Status             resizable   MAX LV                0   Cur LV                0   Open LV               0   Max PV                0   Cur PV                2   Act PV                2   VG Size               19.99 GiB   PE Size               4.00 MiB   Total PE              5118   Alloc PE / Size       0 / 0      Free  PE / Size       5118 / 19.99 GiB   VG UUID               fWzKCY-bQGC-Wd6z-n4eD-tpsy-A5wA-1Rglhm



Volumes Groups 생성을 완료하였다면 Logical Volumes을 생성합니다.

•lvcreate -L [LV 크기 지정] -n [LV 이름 지정] [ LV가 생성될 VG ]

•-L 옵션은 LV의 크기를 지정하는 옵션입니다. [ k, m, g, t ]를 사용가능합니다.

•-n 옵션은 LV의 이름을 지정하는 옵션입니다.

$> sudo lvcreate -L 19g -n lv001 vg001   Logical volume "lv001" created.



$> sudo lvdisplay   --- Logical volume ---   LV Path                /dev/vg001/lv001   LV Name                lv001   VG Name                vg001   LV UUID                xC5Vgy-LMFJ-4ddL-FE31-zYoz-w7Oh-fXHf6R   LV Write Access        read/write   LV Creation host, time test, 2017-11-14 03:46:42 +0000   LV Status              available   # open                 0   LV Size                19.00 GiB   Current LE             4864   Segments               2   Allocation             inherit   Read ahead sectors     auto   - currently set to     256   Block device           253:0



Logical Volumes 생성을 완료하였다면 fdisk로 생성된  Logical Volumes을 확인합니다.

$> fdisk -l   Disk /dev/mapper/vg001-lv001: 20.4 GB, 20401094656 bytes 255 heads, 63 sectors/track, 2480 cylinders Units = cylinders of 16065 * 512 = 8225280 bytes Sector size (logical/physical): 512 bytes / 4096 bytes I/O size (minimum/optimal): 4096 bytes / 4096 bytes Disk identifier: 0x00000000



생성된 Logical Volumes을 포맷합니다.

•mkfs.ext4 [ 장치명 ]

•포맷 방식은 ext3, ext4, xfs 등 원하는 File System으로 포맷 할 수 있습니다.

$> sudo mkfs.ext4 /dev/vg001/lv001   mke2fs 1.41.12 (17-May-2010) Discarding device blocks: done                             Filesystem label= OS type: Linux Block size=4096 (log=2) Fragment size=4096 (log=2) Stride=1 blocks, Stripe width=0 blocks 1245184 inodes, 4980736 blocks 249036 blocks (5.00%) reserved for the super user First data block=0 Maximum filesystem blocks=4294967296 152 block groups 32768 blocks per group, 32768 fragments per group 8192 inodes per group Superblock backups stored on blocks:          32768, 98304, 163840, 229376, 294912, 819200, 884736, 1605632, 2654208,          4096000   Writing inode tables: done                             Creating journal (32768 blocks): done Writing superblocks and filesystem accounting information: done   This filesystem will be automatically checked every 35 mounts or 180 days, whichever comes first.  Use tune2fs -c or -i to override.







LVM Mount

---

Logical Volumes에 대한 File System 포맷이 완료되었다면 디렉토리를 생성하여 LV를 Mount 합니다.

$> sudo mkdir /data               # LV를 Mount할 디렉토리를 생성합니다. $> sudo chmod 755 /data           # 디렉토리에 권한을 부여합니다. $> mount /dev/vg001/lv001 /data   # 생성된 디렉토리에 LV를 Mount합니다.



LV가 디렉토리에 정상적으로 Mount 되었는지 확인합니다.

•df -l

$> sudo df -l   Filesystem           1K-blocks    Used Available Use% Mounted on /dev/sda1             30829600 1335300  27921896   5% / tmpfs                  1832288       0   1832288   0% /dev/shm /dev/mapper/vg001-lv001                       19479228   44992  18438092   1% /data







LVM 부팅 시 자동 Mount

---

생성된 LVM을 부팅시에 자동으로 Mount 하려면 "/etc/fstab"에 Mount 정보를 등록해야 합니다.

$> sudo vi /etc/fstab



[ 장치명 ] / [ 마운트 위치 ] / [ 파일시스템 ] / [ defaults] / [ 0 ] / [ 0 ] 로 설정합니다.

Fstab에 대한 자세한 사항은 추후 포스팅 할 수 있도록 하겠습니다.

## /etc/fstab # Created by anaconda on Wed Oct 25 19:09:59 2017 # # Accessible filesystems, by reference, are maintained under '/dev/disk' # See man pages fstab(5), findfs(8), mount(8) and/or blkid(8) for more info # UUID=5a421796-b7f0-4b1e-8a35-706b49dff68d /                       ext4    defaults,barrier=1 1 1 tmpfs                   /dev/shm                tmpfs   defaults        0 0 devpts                  /dev/pts                devpts  gid=5,mode=620  0 0 sysfs                   /sys                    sysfs   defaults        0 0 proc                    /proc                   proc    defaults        0 0 dev/vg001/lv001         /data                   ext4    defaults        0 0 ~



시스템 재부팅 후 아래와 같이 정상적으로 마운트 되어 있다면 LVM 구성이 완료된 것입니다.

$> df -l Filesystem           1K-blocks    Used Available Use% Mounted on /dev/sda1             30829600 1423568  27833628   5% / tmpfs                  1832288       0   1832288   0% /dev/shm /dev/mapper/vg001-lv001                       19479228   44992  18438092   1% /data
