[ubuntu] LVM 구성 - 추가 LVM 구성

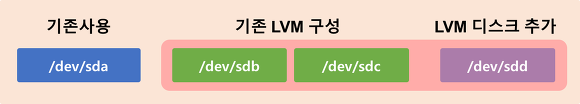

LVM 구성 환경

---

디스크를 추가하여 LVM을 신규로 구성하는 방법은 "[Linux] LVM 구성 - 신규 LVM 구성" 포스팅을 참조 부탁드립니다.



기존 운영중인 LVM에 신규 디스크를 추가하여 LVM에 디스크 용량을 증가할 수 있습니다.







디스크 추가 및 PV 설정

---

LVM에 추가할 Disk를 마운트 합니다.

$> sudo fdisk -l   Disk /dev/sdd: 10.7 GB, 10737418240 bytes 64 heads, 32 sectors/track, 10240 cylinders Units = cylinders of 2048 * 512 = 1048576 bytes Sector size (logical/physical): 512 bytes / 4096 bytes I/O size (minimum/optimal): 4096 bytes / 4096 bytes Disk identifier: 0x00000000



fdisk를 통해 신규로 추가된 Disk를 파티션 합니다.

•sudo fdisk /dev/sdd(장치명)

$> sudo fdisk /dev/sdd  # 파티션 할 장치명을 입력합니다.   Device contains neither a valid DOS partition table, nor Sun, SGI or OSF disklabel Building a new DOS disklabel with disk identifier 0x1b6fa8a1. Changes will remain in memory only, until you decide to write them. After that, of course, the previous content won't be recoverable. Warning: invalid flag 0x0000 of partition table 4 will be corrected by w(rite) The device presents a logical sector size that is smaller than the physical sector size. Aligning to a physical sector (or optimal I/O) size boundary is recommended, or performance may be impacted. WARNING: DOS-compatible mode is deprecated. It's strongly recommended to          switch off the mode (command 'c') and change display units to          sectors (command 'u').   Command (m for help):



'p'를 입력하여 현재의 파티션 정보를 확인할 수 있습니다.

생성된 파티션이 없는 것을 다시 한번 확인 후 파티션 생성을 진행합니다.

Command (m for help)p        Disk /dev/sdd: 10.7 GB, 10737418240 bytes 64 heads, 32 sectors/track, 10240 cylinders Units = cylinders of 2048 * 512 = 1048576 bytes Sector size (logical/physical): 512 bytes / 4096 bytes I/O size (minimum/optimal): 4096 bytes / 4096 bytes Disk identifier: 0x1b6fa8a1    Device Boot      Start         End      Blocks   Id  System



n'을 입력하면 파티션을 생성할 수 있습니다.



'p'는 파티션의 속성입니다. 주 파티션 또는 확장 파티션 중에 선택할 수 있습니다.



파티션 번호에는 첫번째 파티션을 생성함에 따라 1번을 선택했습니다.



파티션의 크기는 용량으로 나오지 않고 Cylinder의 시작점과 끝점을 선택하게 됩니다.

•Cylinder의 시작점을 1, 끝점을 5000으로 지정할 경우 약 5GB를 파티션 합니다.

•Cylinder의 시작점을 1, 끝점을 10240으로 지정할 경우 10GB를 파티션 합니다.

Command (m for help): n                    # 파티션을 생성합니다. Command action                             # 파티션의 속성을 선택합니다.    e   extended    p   primary partition (1-4) p Partition number (1-4): 1                  # 파티션의 번호를 선택합니다. First cylinder (1-10240, default 1): 1     # Cylinder의 시작점을 선택합니다. Last cylinder, +cylinders or +size{K,M,G} (1-10240, default 10240): 10240  # Cylinder의 끝점을 선택합니다.



'p'를 입력하여 파티션이 정상적으로 생성되었는지 확인합니다.

Command (m for help): p   Disk /dev/sdd: 10.7 GB, 10737418240 bytes 64 heads, 32 sectors/track, 10240 cylinders Units = cylinders of 2048 * 512 = 1048576 bytes Sector size (logical/physical): 512 bytes / 4096 bytes I/O size (minimum/optimal): 4096 bytes / 4096 bytes Disk identifier: 0x1b6fa8a1      Device Boot      Start         End      Blocks   Id  System /dev/sdd1               1       10240    10485744   83  Linux



파티션이 정상적으로 생성되었다면 't'를 입력하여 파티션 System ID를 변경합니다.

Command action    a   toggle a bootable flag    b   edit bsd disklabel    c   toggle the dos compatibility flag    d   delete a partition    l   list known partition types    m   print this menu    n   add a new partition    o   create a new empty DOS partition table    p   print the partition table    q   quit without saving changes    s   create a new empty Sun disklabel    t   change a partition's system id    u   change display/entry units    v   verify the partition table    w   write table to disk and exit    x   extra functionality (experts only)   Command (m for help): t



'list'를 입력하여 파티션 System ID 리스트를 확인합니다.

Linux LVM을 추가 구성 할 예정이기 때문에 '8e'를 입력합니다.

Hex code (type L to list codes): list    0  Empty           24  NEC DOS         81  Minix / old Lin bf  Solaris          1  FAT12           39  Plan 9          82  Linux swap / So c1  DRDOS/sec (FAT-  2  XENIX root      3c  PartitionMagic  83  Linux           c4  DRDOS/sec (FAT-  3  XENIX usr       40  Venix 80286     84  OS/2 hidden C:  c6  DRDOS/sec (FAT-  4  FAT16 <32M      41  PPC PReP Boot   85  Linux extended  c7  Syrinx           5  Extended        42  SFS             86  NTFS volume set da  Non-FS data      6  FAT16           4d  QNX4.x          87  NTFS volume set db  CP/M / CTOS / .  7  HPFS/NTFS       4e  QNX4.x 2nd part 88  Linux plaintext de  Dell Utility     8  AIX             4f  QNX4.x 3rd part 8e  Linux LVM       df  BootIt           9  AIX bootable    50  OnTrack DM      93  Amoeba          e1  DOS access       a  OS/2 Boot Manag 51  OnTrack DM6 Aux 94  Amoeba BBT      e3  DOS R/O          b  W95 FAT32       52  CP/M            9f  BSD/OS          e4  SpeedStor        c  W95 FAT32 (LBA) 53  OnTrack DM6 Aux a0  IBM Thinkpad hi eb  BeOS fs          e  W95 FAT16 (LBA) 54  OnTrackDM6      a5  FreeBSD         ee  GPT              f  W95 Ext'd (LBA) 55  EZ-Drive        a6  OpenBSD         ef  EFI (FAT-12/16/ 10  OPUS            56  Golden Bow      a7  NeXTSTEP        f0  Linux/PA-RISC b 11  Hidden FAT12    5c  Priam Edisk     a8  Darwin UFS      f1  SpeedStor       12  Compaq diagnost 61  SpeedStor       a9  NetBSD          f4  SpeedStor       14  Hidden FAT16 <3 63  GNU HURD or Sys ab  Darwin boot     f2  DOS secondary   16  Hidden FAT16    64  Novell Netware  af  HFS / HFS+      fb  VMware VMFS     17  Hidden HPFS/NTF 65  Novell Netware  b7  BSDI fs         fc  VMware VMKCORE  18  AST SmartSleep  70  DiskSecure Mult b8  BSDI swap       fd  Linux raid auto 1b  Hidden W95 FAT3 75  PC/IX           bb  Boot Wizard hid fe  LANstep         1c  Hidden W95 FAT3 80  Old Minix       be  Solaris boot    ff  BBT             1e  Hidden W95 FAT1   Hex code (type L to list codes): 8e



파티션 System ID가 Linux LVM으로 정상적으로 변경되었으면 'w'를 입력하여 저장합니다.

Changed system type of partition 1 to 8e (Linux LVM)   Command action    a   toggle a bootable flag    b   edit bsd disklabel    c   toggle the dos compatibility flag    d   delete a partition    l   list known partition types    m   print this menu    n   add a new partition    o   create a new empty DOS partition table    p   print the partition table    q   quit without saving changes    s   create a new empty Sun disklabel    t   change a partitions system id    u   change display/entry units    v   verify the partition table    w   write table to disk and exit    x   extra functionality (experts only) Command (m for help): w

'/dev/sdd'에 대한 파티션 정보가 정상적으로 생성되었는지 확인합니다.

$> sudo fdisk -l   Disk /dev/sdd: 10.7 GB, 10737418240 bytes 64 heads, 32 sectors/track, 10240 cylinders Units = cylinders of 2048 * 512 = 1048576 bytes Sector size (logical/physical): 512 bytes / 4096 bytes I/O size (minimum/optimal): 4096 bytes / 4096 bytes Disk identifier: 0x1b6fa8a1      Device Boot      Start         End      Blocks   Id  System /dev/sdd1               1       10240    10485744   8e  Linux LVM



LVM으로 추가 구성할 신규 Disk의 파티션 설정이 완료 되었다면 Physical Volumes을 생성합니다.
•pvcreate /dev/장치명

$> sudo pvcreate /dev/sdd1   Physical volume "/dev/sdd1" successfully created



$> sudo pvdisplay   --- Physical volume ---   PV Name               /dev/sdb1   VG Name               vg001   PV Size               10.00 GiB / not usable 3.98 MiB   Allocatable           yes (but full)   PE Size               4.00 MiB   Total PE              2559   Free PE               0   Allocated PE          2559   PV UUID               tIgIGn-Uxzs-mpFl-jk3e-cGhc-c7pC-NZef9X       --- Physical volume ---   PV Name               /dev/sdc1   VG Name               vg001   PV Size               10.00 GiB / not usable 3.98 MiB   Allocatable           yes    PE Size               4.00 MiB   Total PE              2559   Free PE               254   Allocated PE          2305   PV UUID               5g3syX-Nudm-96ib-oSco-Ghdh-Ajfk-mf8iBT       "/dev/sdd1" is a new physical volume of "10.00 GiB"   --- NEW Physical volume ---   PV Name               /dev/sdd1   VG Name                  PV Size               10.00 GiB   Allocatable           NO   PE Size               0      Total PE              0   Free PE               0   Allocated PE          0   PV UUID               nU30XI-DTmq-NYPc-HEMZ-gPhB-cr7M-EdMLUF



신규 Phycical volume을 추가할 Volume Groups을 확인합니다.

$> sudo vgdisplay     --- Volume group ---   VG Name               vg001   System ID                Format                lvm2   Metadata Areas        2   Metadata Sequence No  2   VG Access             read/write   VG Status             resizable   MAX LV                0   Cur LV                1   Open LV               1   Max PV                0   Cur PV                2   Act PV                2   VG Size               19.99 GiB   PE Size               4.00 MiB   Total PE              5118   Alloc PE / Size       4864 / 19.00 GiB   Free  PE / Size       254 / 1016.00 MiB   VG UUID               fWzKCY-bQGC-Wd6z-n4eD-tpsy-A5wA-1Rglhm



Volume Groups에 신규 Phycical Volume을 추가합니다.

•vgextend [ VG 이름 ] [ 장치명 ]

$> sudo vgextend vg001 /dev/sdd1   Volume group "vg001" successfully extended



Phycical Volume 추가를 완료하였다면 VG정보를 확인합니다.

Free PE Size가 증가 된 것을 확인할 수 있습니다.

$> sudo vgdisplay   --- Volume group ---   VG Name               vg001   System ID                Format                lvm2   Metadata Areas        3   Metadata Sequence No  3   VG Access             read/write   VG Status             resizable   MAX LV                0   Cur LV                1   Open LV               1   Max PV                0   Cur PV                3   Act PV                3   VG Size               29.99 GiB   PE Size               4.00 MiB   Total PE              7677   Alloc PE / Size       4864 / 19.00 GiB   Free  PE / Size       2813 / 10.99 GiB   VG UUID               fWzKCY-bQGC-Wd6z-n4eD-tpsy-A5wA-1Rglhm



Logical Volume에 증설된 용량을 추가합니다.

•sudo lvextend [ LV 장치명] -l +[ Free PE Size]

$> sudo lvextend /dev/vg001/lv001 -l +2813   Size of logical volume vg001/lv001 changed from 19.00 GiB (4864 extents) to 29.99 GiB (7677 extents).   Logical volume lv001 successfully resized.



Logical Volume 확인 시 LV Size가 증가한 것을 확인할 수 있습니다.

$> sudo lvdisplay   --- Logical volume ---   LV Path                /dev/vg001/lv001   LV Name                lv001   VG Name                vg001   LV UUID                xC5Vgy-LMFJ-4ddL-FE31-zYoz-w7Oh-fXHf6R   LV Write Access        read/write   LV Creation host, time test, 2017-11-14 03:46:42 +0000   LV Status              available   # open                 1   LV Size                29.99 GiB   Current LE             7677   Segments               3   Allocation             inherit   Read ahead sectors     auto   - currently set to     256   Block device           253:0



하지만 df-h로 디스크 사이즈 확인 시 아직 증가되지 않은 부분을 확인할 수 있습니다.

$> df -h   Filesystem            Size  Used Avail Use% Mounted on /dev/sda1              30G  1.4G   27G   5% / tmpfs                 1.8G     0  1.8G   0% /dev/shm /dev/mapper/vg001-lv001                        19G   44M   18G   1% /data



변경된 LV 용량을 파일시스템에 반영합니다.

•resize2fs [ LV 장치명 ]

$> sudo resize2fs /dev/vg001/lv001   resize2fs 1.41.12 (17-May-2010) Filesystem at /dev/vg001/lv001 is mounted on /data; on-line resizing required old desc_blocks = 2, new_desc_blocks = 2 Performing an on-line resize of /dev/vg001/lv001 to 7861248 (4k) blocks. The filesystem on /dev/vg001/lv001 is now 7861248 blocks long.   $> df -h Filesystem            Size  Used Avail Use% Mounted on /dev/sda1              30G  1.4G   27G   5% / tmpfs                 1.8G     0  1.8G   0% /dev/shm /dev/mapper/vg001-lv001                        30G   44M   28G   1% /data



추가된  LV 용량이 정상적으로 표기될 경우 LVM에 디스크 추가를 통한 용량증설이 완료된 것입니다.
